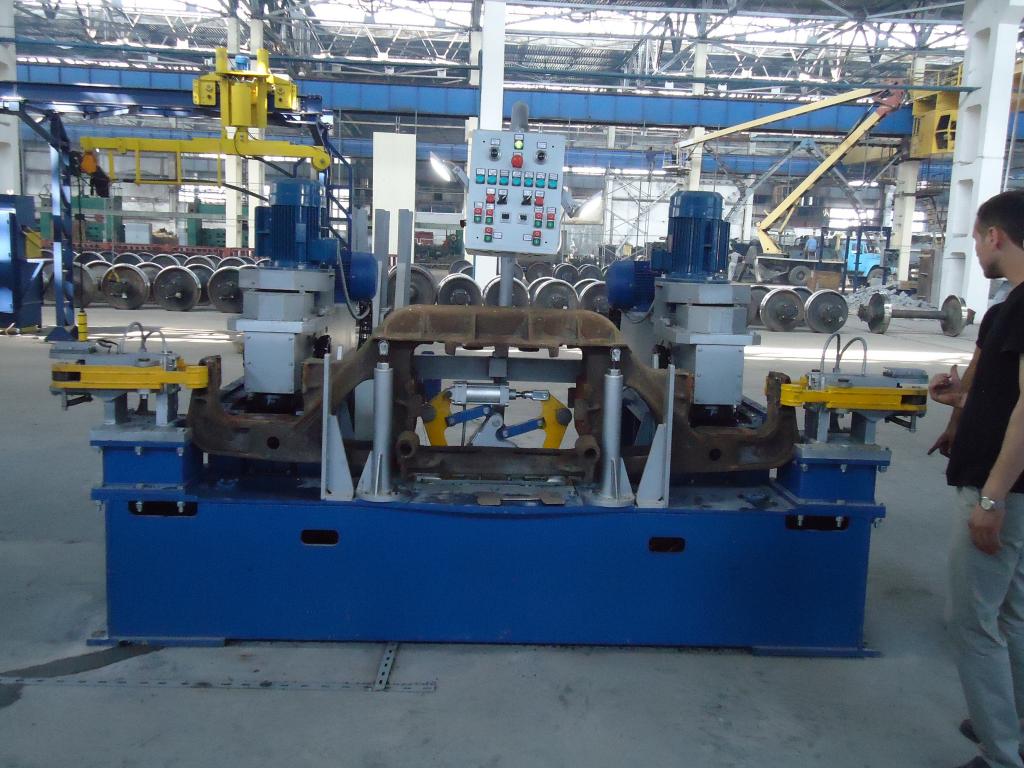

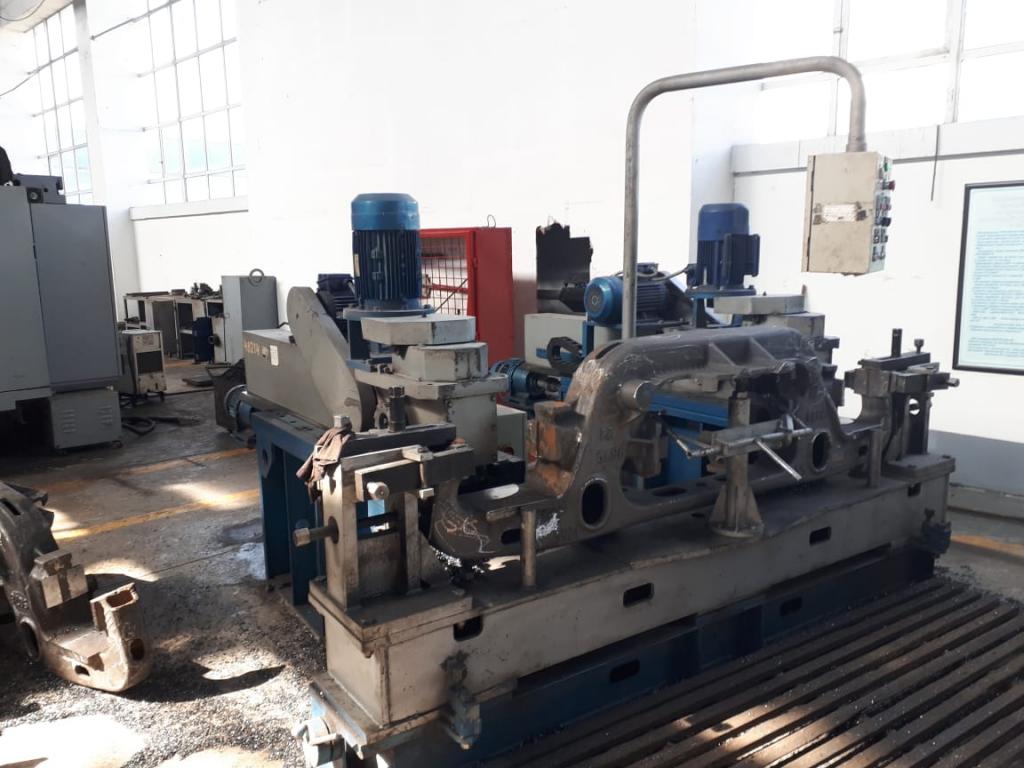

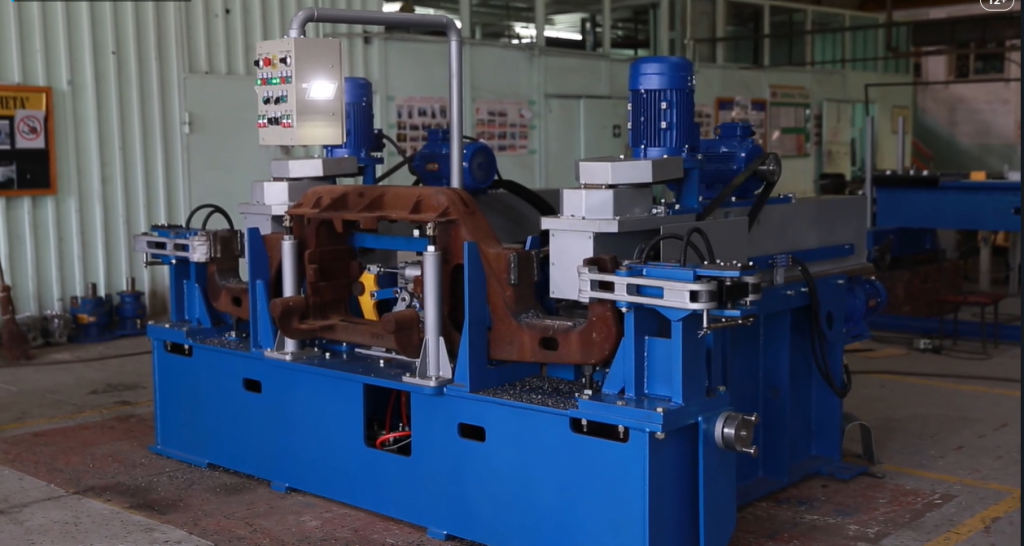

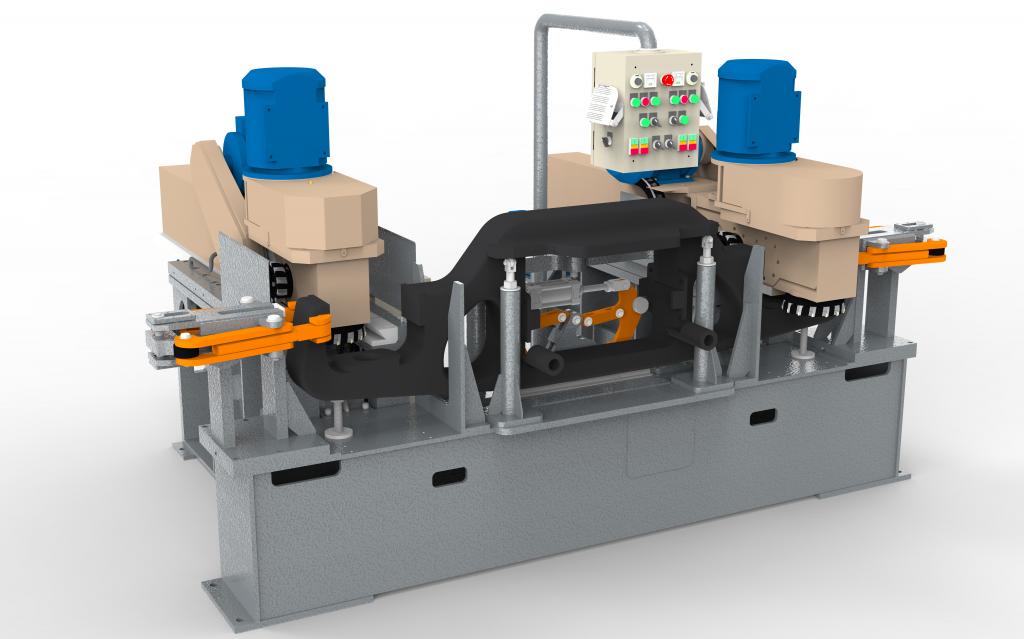

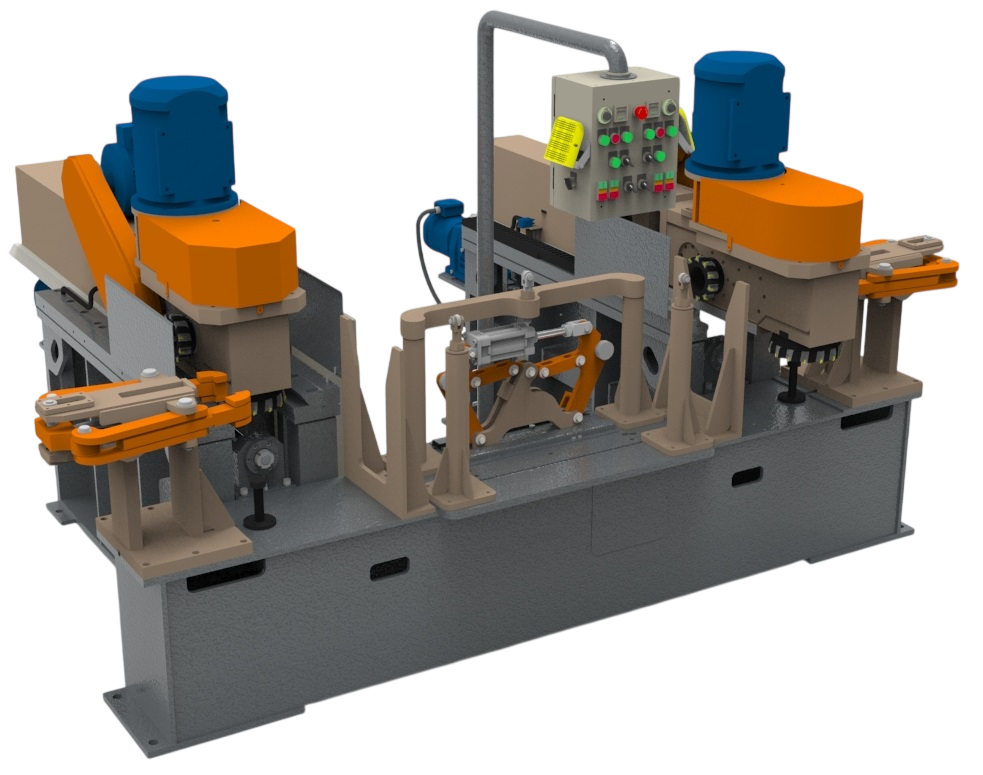

Станок специальный фрезерный “ФБ-03/2ВП”

Фрезерный станок “ФБ-03/2ВП” предназначен для обработки упорных (направляющих) и опорных поверхностей буксовых проемов боковой рамы тележки грузовых вагонов 18-100.

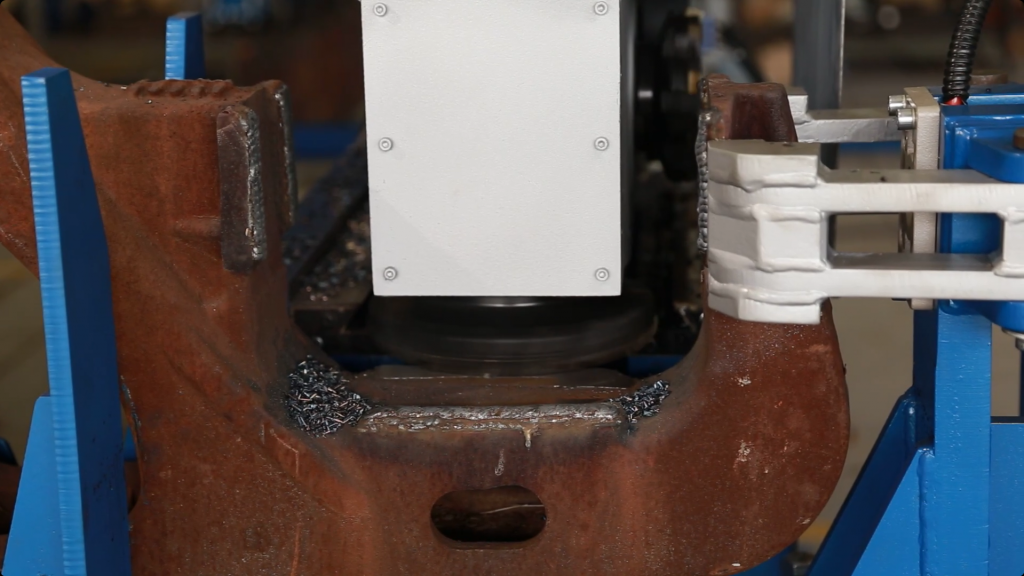

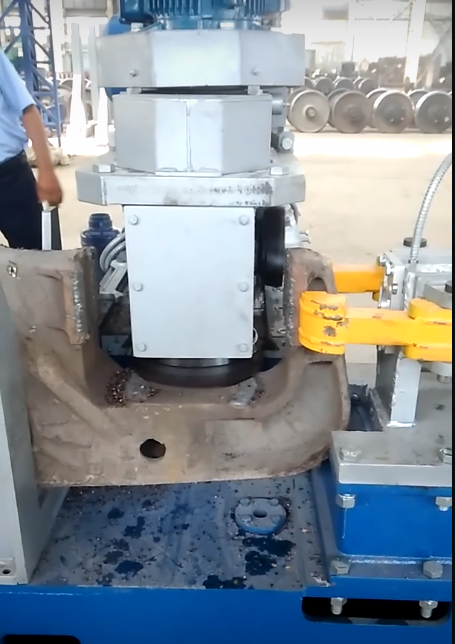

В условиях деповского ремонта, после восстановления износостойкой наплавкой, плоскости буксового проема обрабатываются до чертежных размеров за счет последовательного перемещения ползунов со шпиндельными головками, каждая из которых оснащена тремя фрезами с быстросъемными твердосплавными пластинками. Фрезеровка каждого буксового проема производится независимо друг от друга.

Обрабатываемая рама устанавливается на стапеле, где центрируется в зависимости от маркировки и надежно закрепляется пневматическими зажимами.

Станок прост в эксплуатации и не требует высокой квалификации оператора, поскольку весь цикл фрезеровки происходит в полуавтоматическом режиме.

Для ремонта прочих элементов тележек грузовых вагонов применяются следующие станки:

  • ФБ-01ВП — фрезеровка профиля подпятника и шкворневого отверстия балки,
  • ФБ-02/2М — обработка центрирующих наклонных плоскостей клиновых проемов надрессорной балки,
  • ФБ-06/2 — ремонт изношенных скользунов балки,
  • ФБ-126 — обработка профиля подпятника, шкворневого отверстия, центрирующих пазов, скользунов балки.

Характеристики

Установленная мощность 36 кВт
Производительность 4 дет/час
Ход ползунов 840 мм
Зажим рамы пневматический
Количество ползунов 2 шт
Скорость бесступенчатой подачи ползунов 14-700 мм/мин
Количество шпинделей в каждом ползуне 3 шт
Частота вращения вертикальных шпинделей 150 об/мин
Частота вращения горизонтальных шпинделей 215 об/мин
Диаметр вертикальных фрез 160 мм
Диаметр горизонтальных фрез 250 мм
Габаритные размеры станка: длина*ширина*высота 3200*3200*2200 мм
Масса станка 7200 кг
