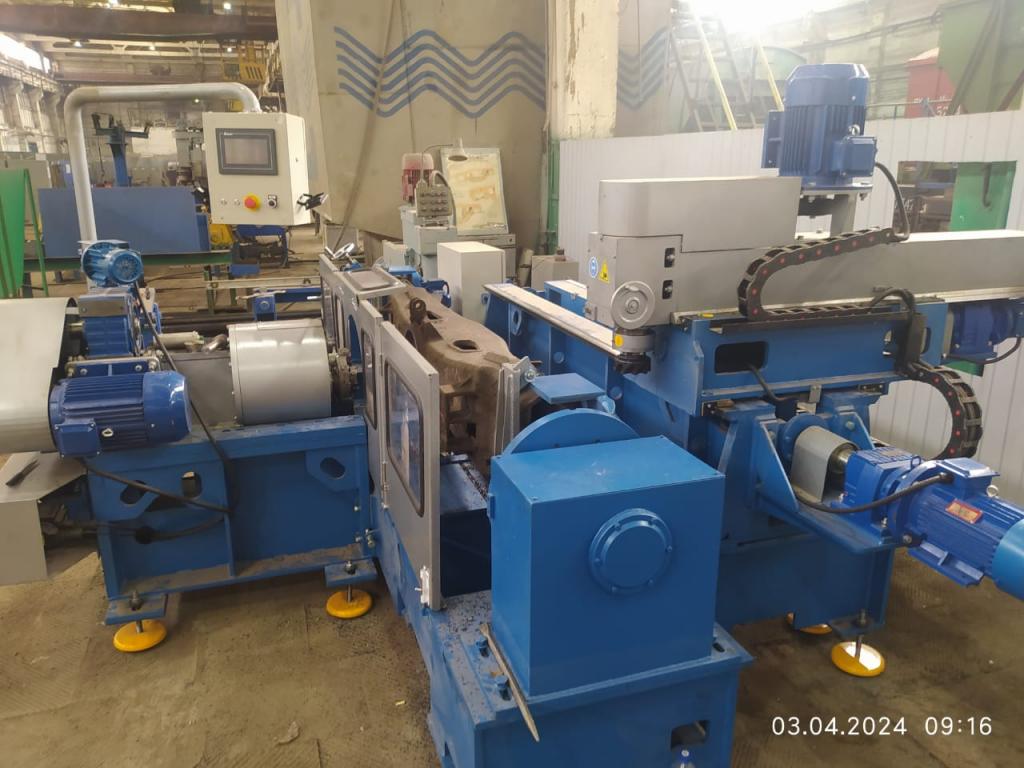

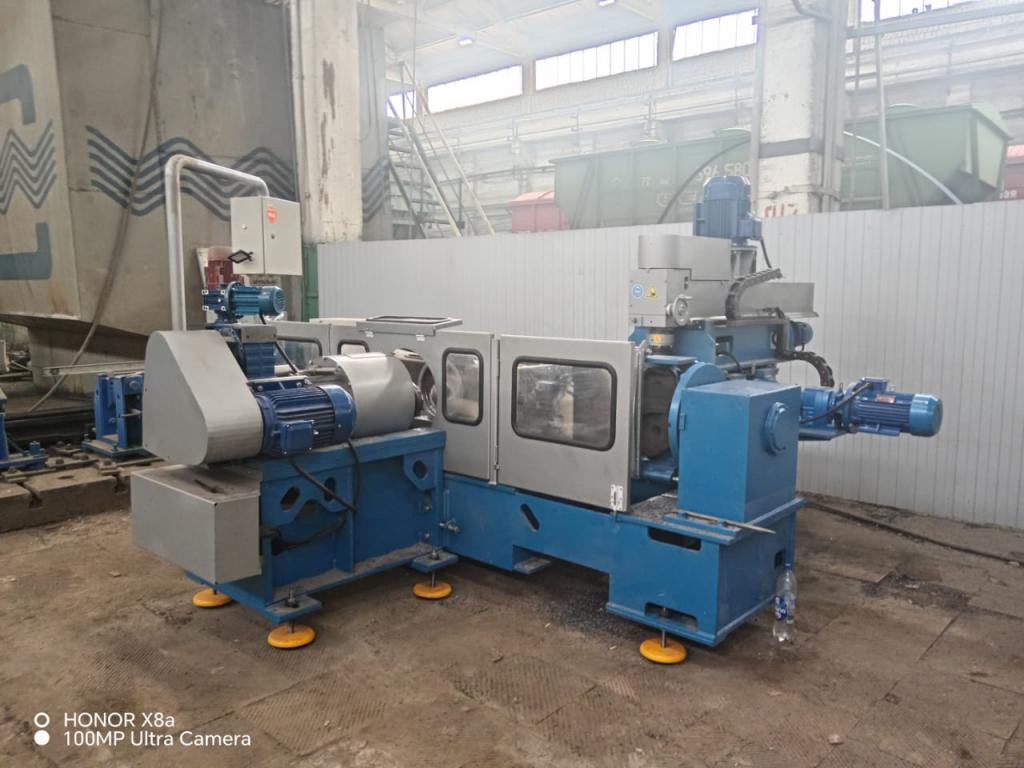

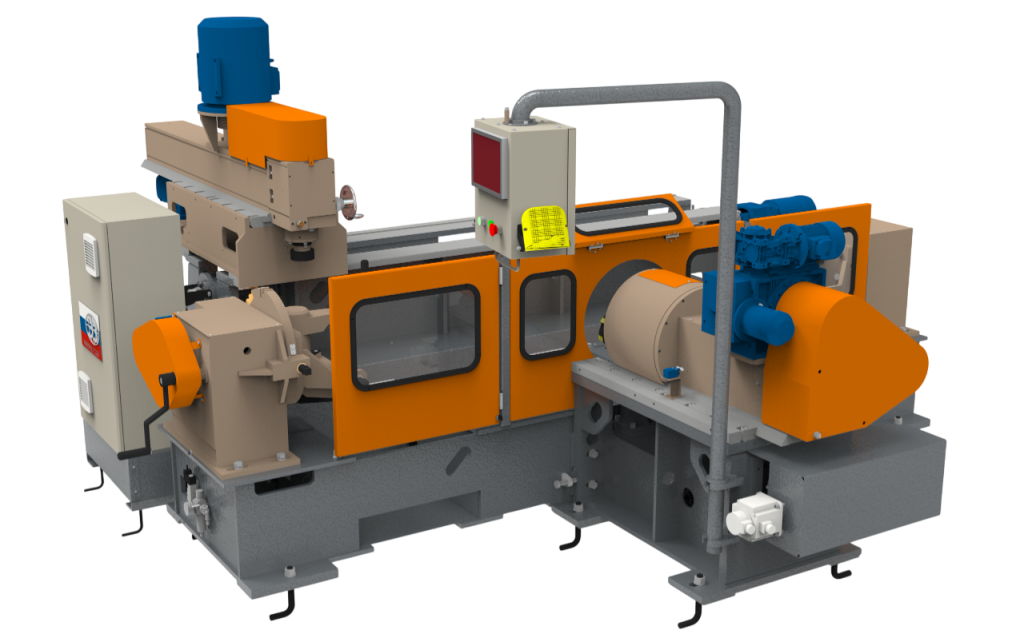

Станок специальный фрезерный “ФБ-126”

Агрегатный фрезерный станок “ФБ-126” — это профессиональное оборудование, предназначенное для комплексной обработки надрессорных балок тележек грузовых вагонов 18-100, 18-578, 18-194 тип 1 и 2 в условиях деповского ремонта.

Технологические особенности “ФБ-126″ позволяют без переустановки балки производить фрезеровку:

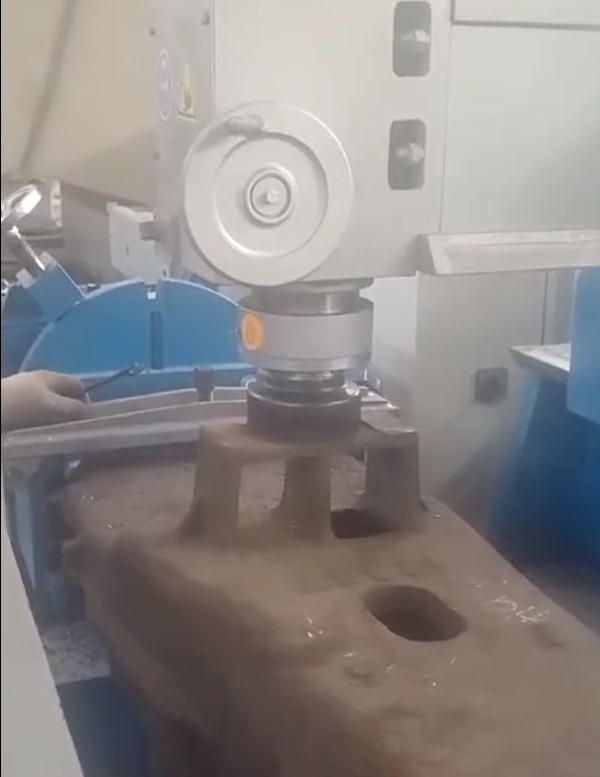

  1. упорной и опорной поверхностей подпятника с одновременным снятием фаски,
  2. отверстия под шкворень или втулку,
  3. наклонных плоскостей клиновых проемов,
  4. изношенных опорных поверхностей скользунов балок тележек 18-100.

Универсальная 3-х шпиндельная насадка с фрезами позволяет обрабатывать подпятник всех типов балок одним комплектом инструмента.  Перемещение насадки обеспечивается сервоприводом и шарико-винтовой передачей.
Последовательная обработка наклонных плоскостей и скользунов производится одной фрезой.

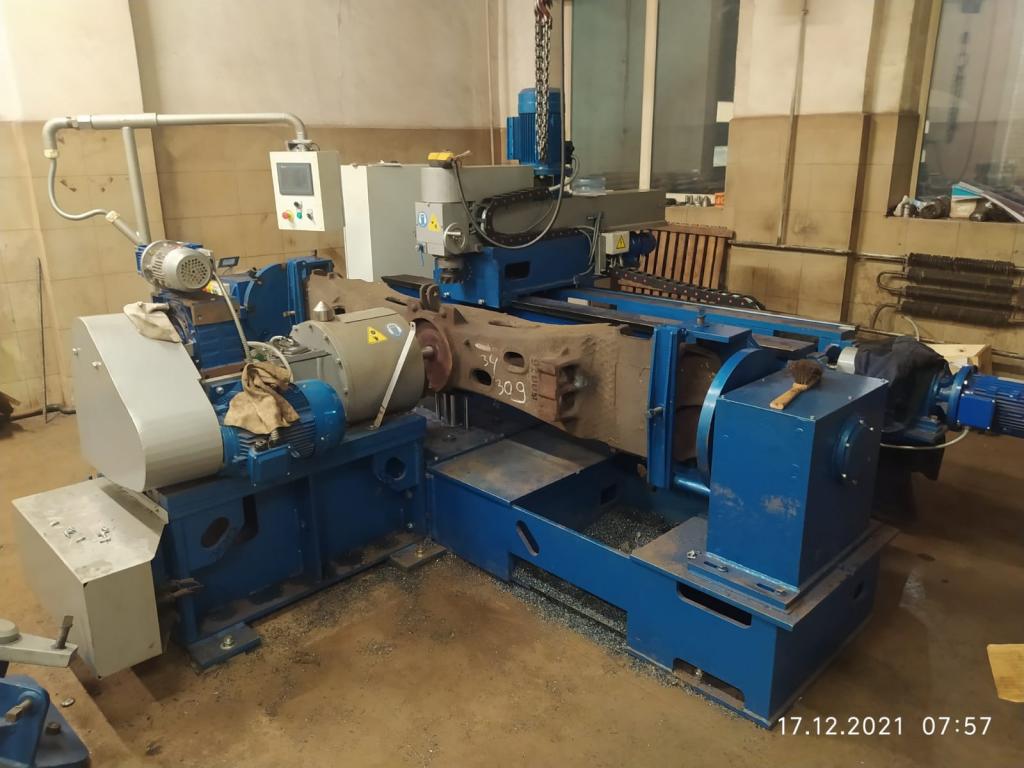

Надрессорная балка устанавливается и крепится на механизированном поворотном устройстве, где центрируется по шкворневому отверстию убирающимся фиксатором. Угол поворота балки относительно центральной продольной оси задается в зависимости от вида выполняемой обработки:

  • 90° — обработка профиля подпятника и шкворневого отверстия,
  • ±45° — обработка наклонных плоскостей клиновых проемов,
  • 180° — обработка опорных поверхностей скользунов.

Станок прост в эксплуатации и не требует высокой квалификации оператора, весь цикл фрезеровки происходит в полуавтоматическом режиме.

Характеристики

Общая установленная мощность 21 кВт
Мощность привода торцевой фрезы (обработка скосов) 5,5 кВт
Мощность привода фрезерного блока (обработка подпятника) 7,5 кВт
Скорость вращения фрез 5-500 об/мин
Производительность для балки 18-100 1,5 шт/час
Габаритные размеры станка: длина*ширина*высота 4250*4200*1800 мм
Масса станка 7200 кг
