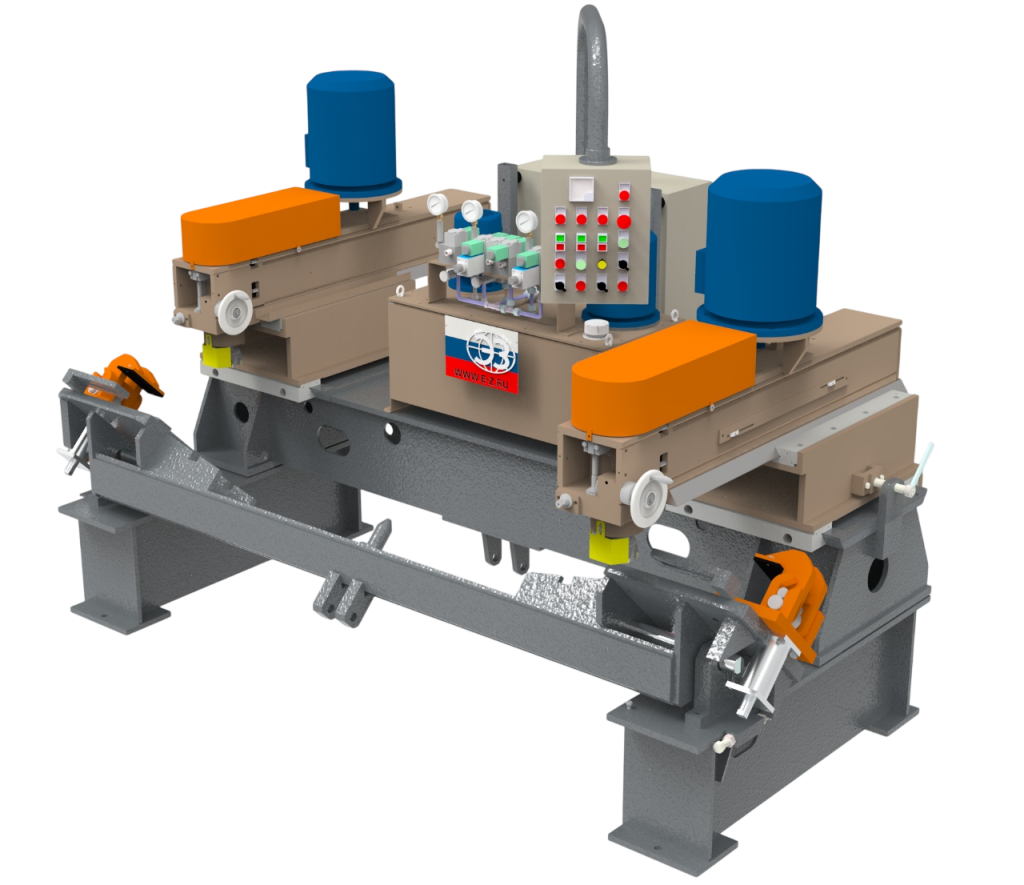

Станок специальный фрезерный “ФБ-02/2М”

Фрезерный станок “ФБ-02/2М” предназначен для обработки центрирующих наклонных плоскостей клиновых проемов надрессорной балки тележки грузовых вагонов 18-100.

В условиях деповского ремонта, после восстановления износостойкой наплавкой, наклонные плоскости обрабатываются до чертежных размеров двумя фрезами диаметром 115 мм, оснащенными быстросменными твердосплавными пластинками. Шпиндельные головки с рабочим инструментом перемещаются независимо друг от друга.

Балка центрируется и закрепляется на гидравлическом базировочном приспособлении, которым обеспечивается её наклон на ±45° относительно центральной продольной оси.

Станок прост в эксплуатации и не требует высокой квалификации оператора, поскольку весь цикл фрезеровки происходит в полуавтоматическом режиме.

Для ремонта прочих элементов тележек грузовых вагонов применяются следующие станки:

  • ФБ-01ВП — фрезеровка профиля подпятника и шкворневого отверстия балки,
  • ФБ-03/2В — обработка щек и дна буксовых проемов боковой рамы,
  • ФБ-06/2 —ремонт изношенных скользунов балки,
  • ФБ-126 — обработка профиля подпятника, шкворневого отверстия, центрирующих пазов, скользунов балки.

Характеристики

Производительность 4 дет/ час
Ход ползунов шпиндельных головок 440 мм
Ход пиноли 50 мм
Частота вращения шпинделей 500 об/мин
Общая установленная мощность 13,2 кВт
Зажим балки гидравлический
Габаритные размеры станка: длина*ширина*высота 3000*2000*2200 мм
Масса станка 3000 кг
