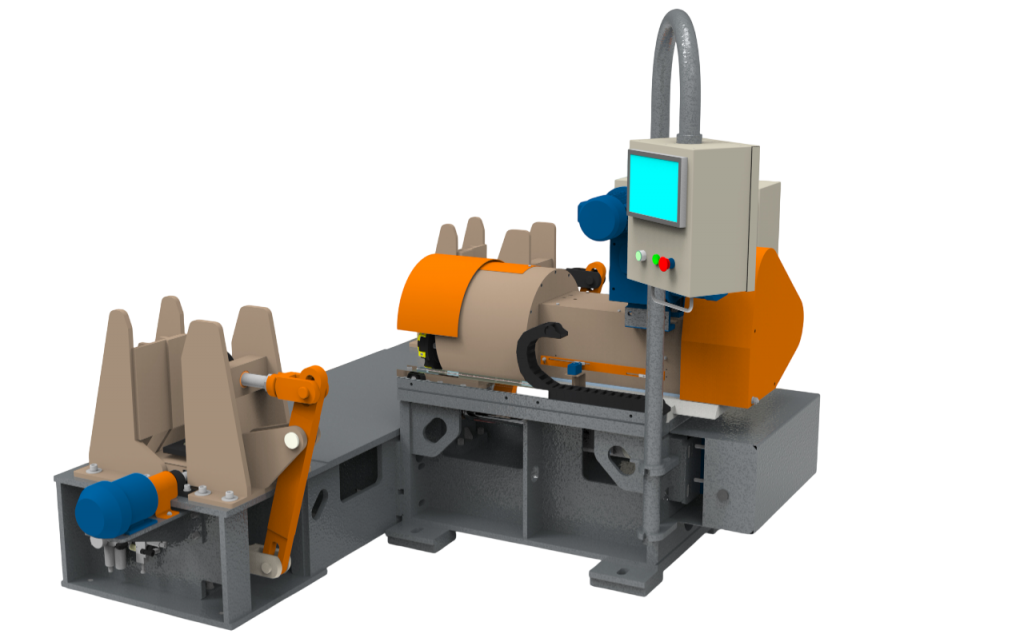

Станок специальный фрезерный «ФБ-01 ВПУ»

На станке производится обработка опорной и упорной поверхности подпятника, снятие фаски и обработка шкворневого отверстия (надрессорные балки 18-100,18-578,18-194-1).

Обработка профиля подпятника производится фрезерными блоками, обеспечивающими чертежные размеры подпятника, установленными в универсальной 4-х шпиндельной насадке, позволяющими проводить обработку профиля подпятника одним набором инструмента.

Обработка шкворневого отверстия или отверстия под втулку производится зенкерами.

Станок комплектуется набором инструмента (фрезы и зенкера с твердосплавными пластинками).

Преимущества станка ФБ-01ВПУ в сравнении с ФБ-01 ВП:

— обработка балок разного вида одним набором инструмента;

— снижение вибрации при обработке, за счет увеличения жесткости станка;

— удобство обслуживания;

— удобство загрузки;

— уменьшение зоны разлета стружки.

Станок оснащен датчиками позиционирования («нулевого положения», определяющим начало цикла и датчиком коррекции, определяющим положение балки на станке), позволяющими работать в режиме «полуавтомат». Зажим балки — пневмоцилиндрами с пульта оператора.

Центрирование балки производится по шкворневому отверстию с помощью джойстика (перемещение балки вверх- вниз, вправо- влево по центратору) на панели пульта оператора.

Обработка балок 18-100, 18-578 и 18-194-1 производится переустановкой фрезерного блока на соответствующий шпиндель. Время перенастройки не более 5 мин.

Для обработки шкворневого отверстия потребуется переустановка инструмента. Время перенастройки 5-8 мин.

Характеристики

Общая установленная мощность 12 кВт
Мощность привода инструмента 7,5 кВт
Мощность привода перемещения шпиндельной головки 1,5 кВт
Скорость вращения фрез 50÷500 об/мин
Скорость вращения насадки 0,5 об/мин
Величина подачи шпиндельной головки 0,5-5 мм/мин
Зажим балки пневматический
Диаметры обрабатываемой поверхности 300, 302, 315, 365 мм
Производительность (без обработки шкворневого отверстия) до 2,5 дет/час
длина 3,5 м
ширина 2,2 м
высота 1,4 м
Масса 3150 кг
