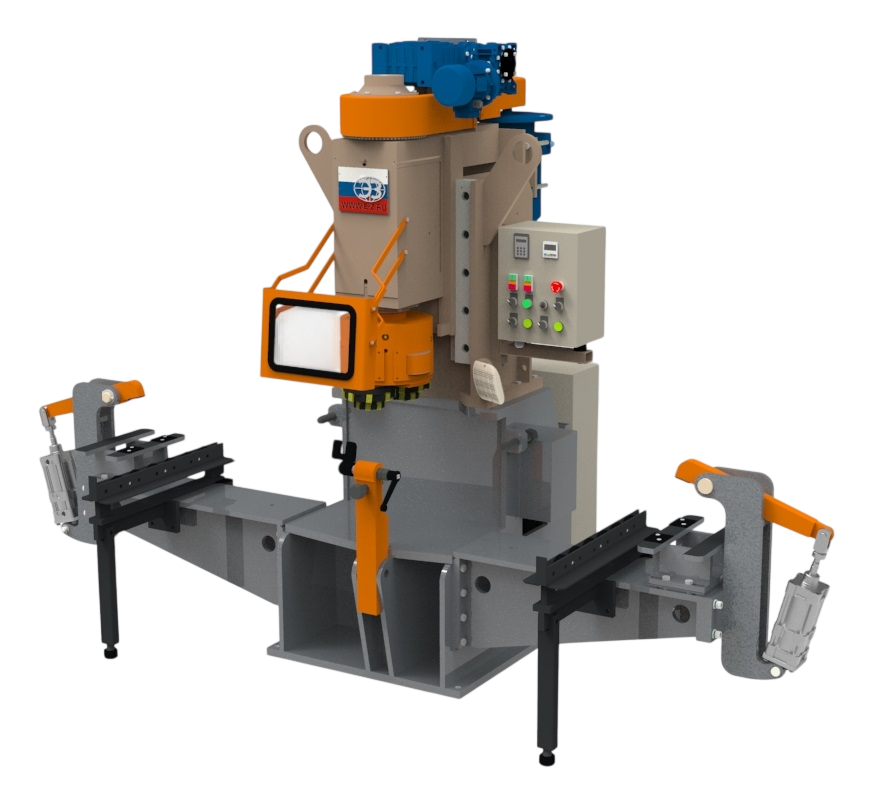

Станок специальный фрезерный «ФБ-01ВП»

Профессиональное оборудование, предназначенное для деповского ремонта профиля подпятника и шкворневого отверстия надрессорных балок тележек железнодорожных грузовых вагонов 18-100.

Рабочим инструментом являются особой формы фрезы и зенкеры, оснащенные быстросменными твердосплавными пластинками. Фрезами производится качественная обработка упорной и опорной поверхностей подпятника с одновременным снятием фаски. Зенкерами осуществляется расточка отверстия под шкворень или втулку. Перемещение инструмента обеспечивается сервоприводом и шарико-винтовой передачей, а для удобства установки и фиксации надрессорной балки, «ФБ-01ВП» оборудован пневматическим зажимом, обеспечивающим надёжную фиксацию надрессорной балки.

На станке возможна обработка балок тележек 18-578 и 18-194-1 при условии комплектации станка дополнительными шпиндельными насадками и комплектами фрез для каждого типа балок.

Станок прост в эксплуатации и не требует высокой квалификации оператора, поскольку фрезеровка профиля подпятника происходит за один цикл в полуавтоматическом режиме.

При комплектации дополнительным фрезерным блоком и 4-х шпиндельной насадкой станок может обрабатывать балки 18-194 и 18-578.

Характеристики

Общая установленная мощность 10,5 кВт
Частота вращения шпинделя 50-500 об/мин
Скорость вращения насадки 0,5 об/мин
Величина вертикальной подачи 0,5-5 мм/мин
Зажим балки пневматический
Габаритные размеры станка: длина*ширина*высота 3400*1600*2400 мм
Масса станка 2950 кг
