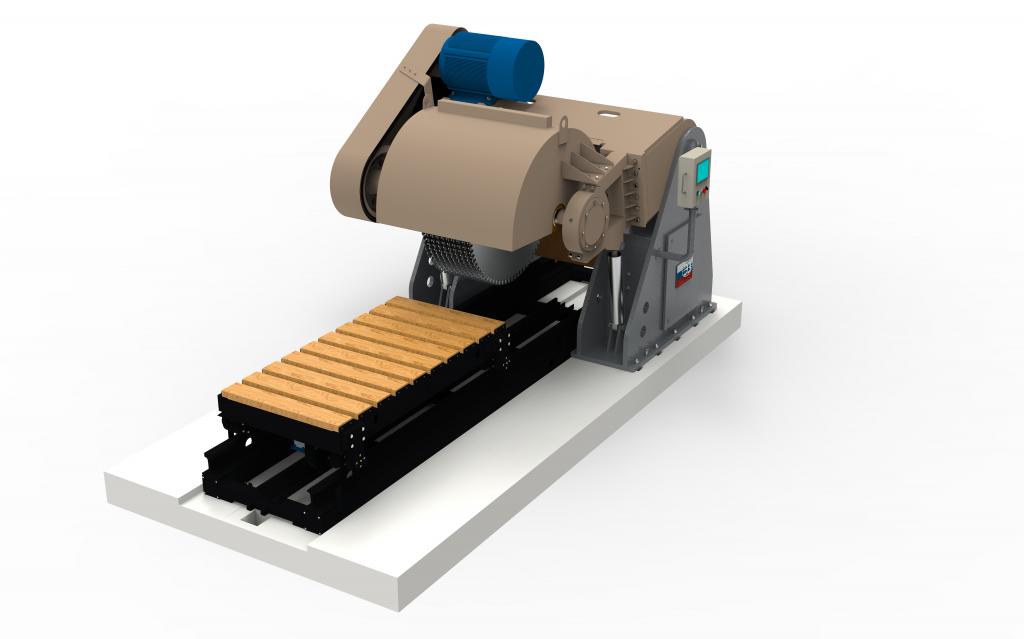

Многодисковый станок «Байкал-1200» предназначен для раскроя гранитных блоков максимальными размерами 2000*1000*500 мм на заготовки толщиной от 20 мм и применяется для массового производства бордюров и толстомерных плит*.

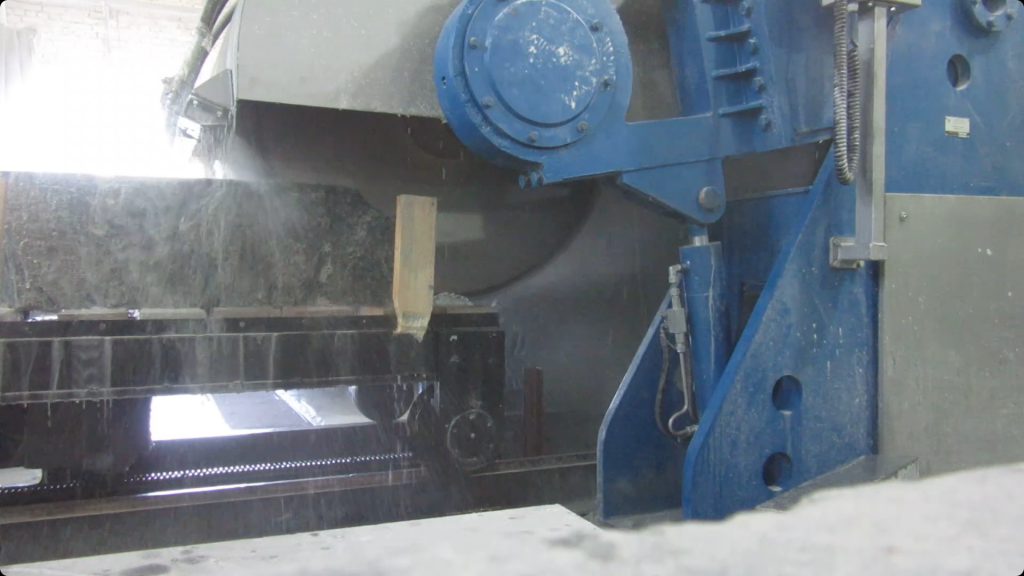

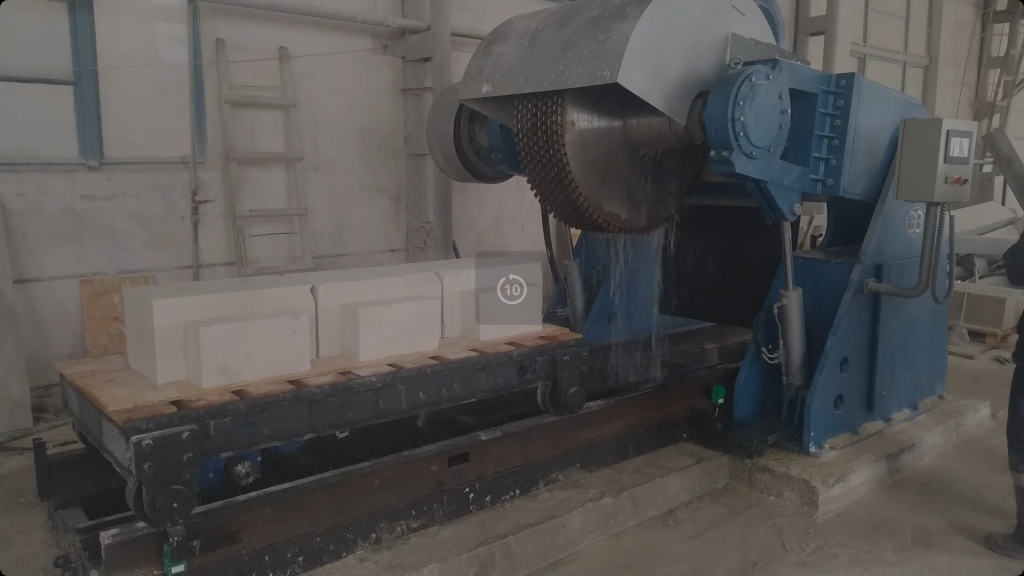

Режущим инструментом станка являются алмазные дисковые пилы диаметром 1200 мм, которые устанавливаются на шпинделе и разграничиваются проставками определенного размера. Весь процесс распиловки натурального камня (движение самоходной тележки, опускание/подъем шпинделя) происходит в автоматическом многопроходном режиме по заданной программе.
Простота конструкции и отсутствие быстроизнашивающихся винтовых элементов делают «Байкал-1200″ долговечным и нетребовательным в обслуживании.
Полученные толстомерные плиты в дальнейшем могут использоваться для производства пиленой и пилено-колотой брусчатки при помощи многодискового станка «Ампир-400/7» и камнекольного пресса «Антей-50».
Характеристики
Тип станка | маятниковый кВт. |
Диаметр алмазных дисков | 1200 мм |
Количество алмазных дисков | до 10 шт |
Мощность главного привода | 90 кВт |
Максимальная длина рабочей части шпинделя | 850 мм |
Вертикальный ход шпинделя | 500 мм |
Расход охлаждающей жидкости | 500 л/мин |
Ход тележки | 3400 мм |
Размер обрабатываемого блока: длина*ширина*высота | 2000*1000*500 мм |
Габаритные размеры станка: длина*ширина*высота | 5000*2650*2500 мм |
Масса станка | 8000 кг |
Габаритные размеры тележки: длина*ширина*высота | 2000*1100*500 мм |
Масса тележки | 550 кг |
