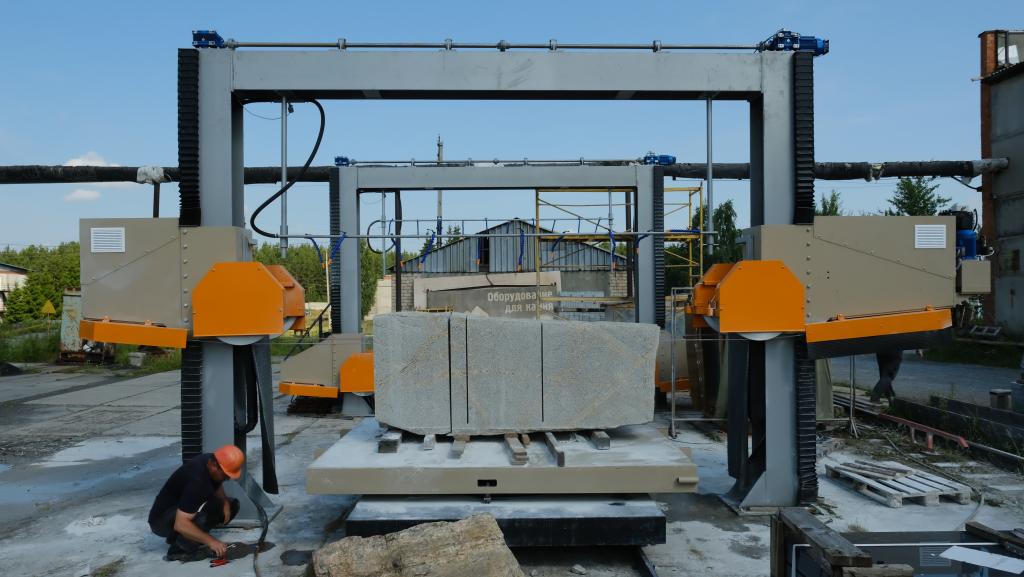

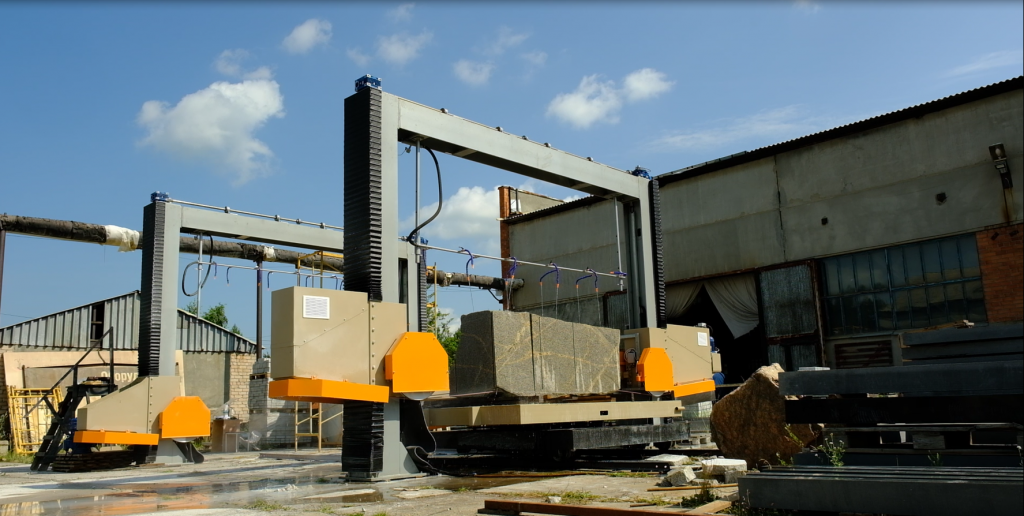

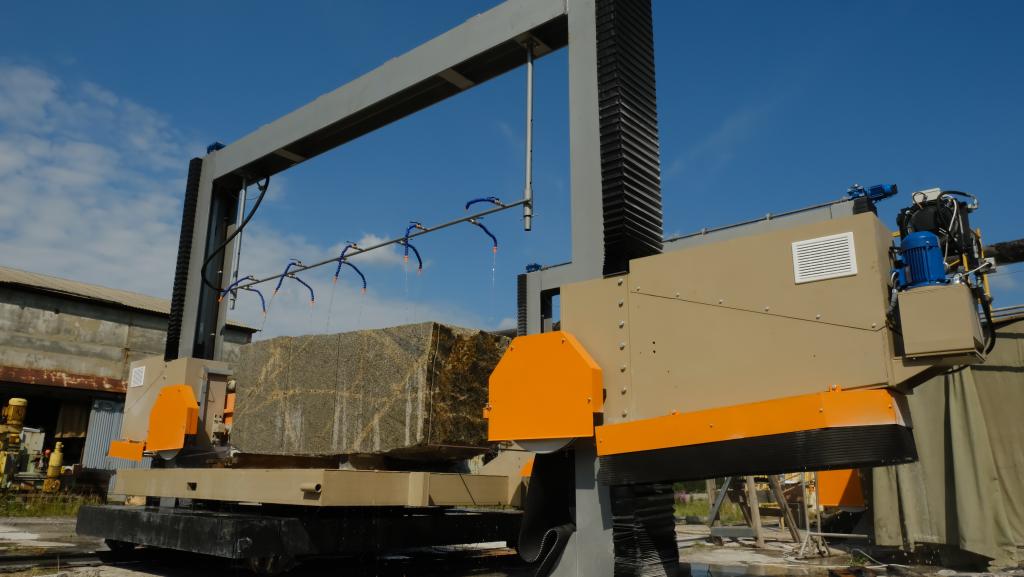

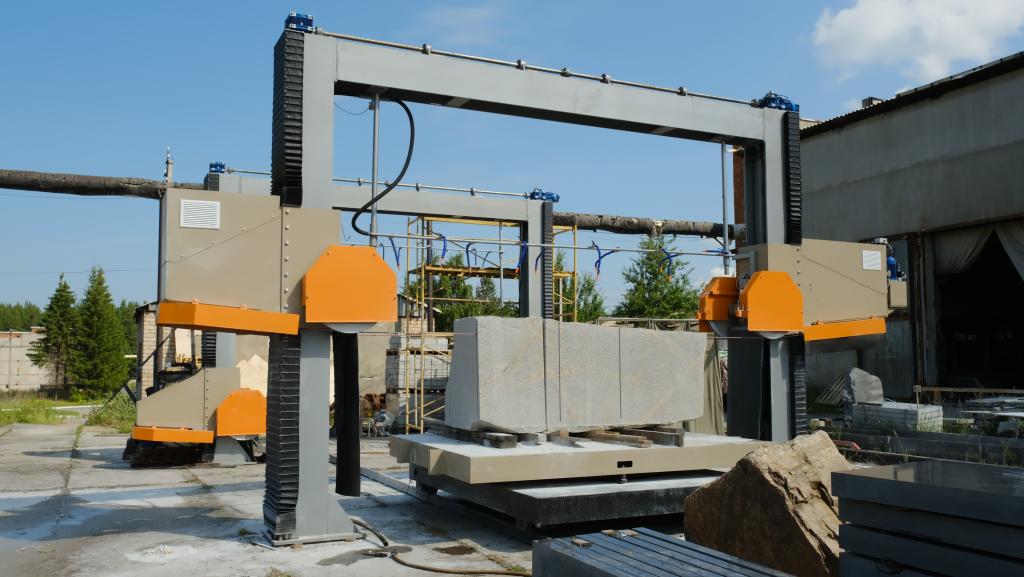

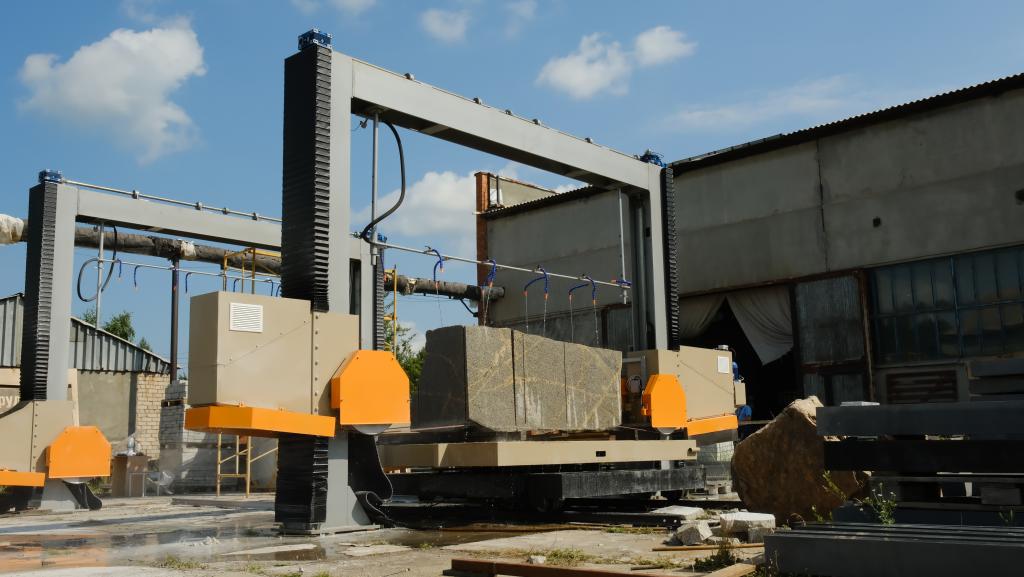

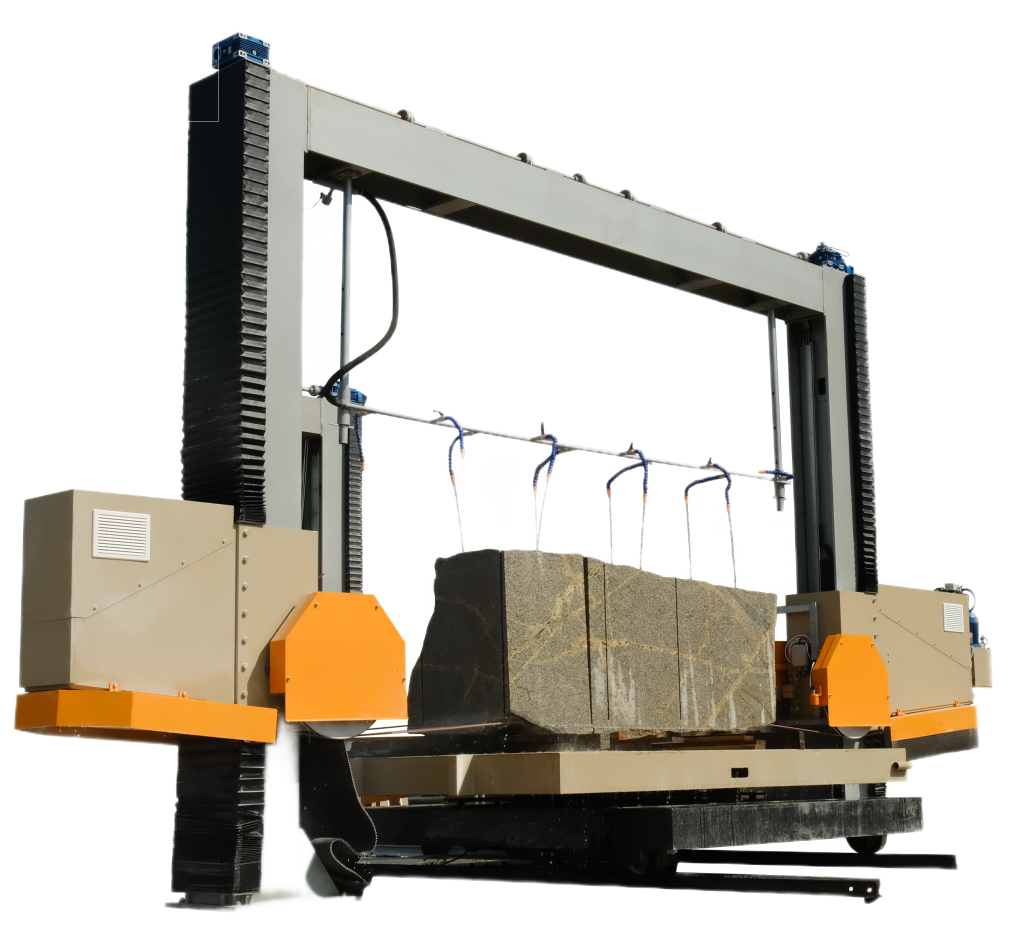

Установка пассировочная «Корона-12» предназначена для изготовления заготовок из блоков гранита, пироксенита, гранатового амфиболита, гнейсо-гранита и других материалов с коэффициентом крепости до 10 по шкале Протодьяконова.

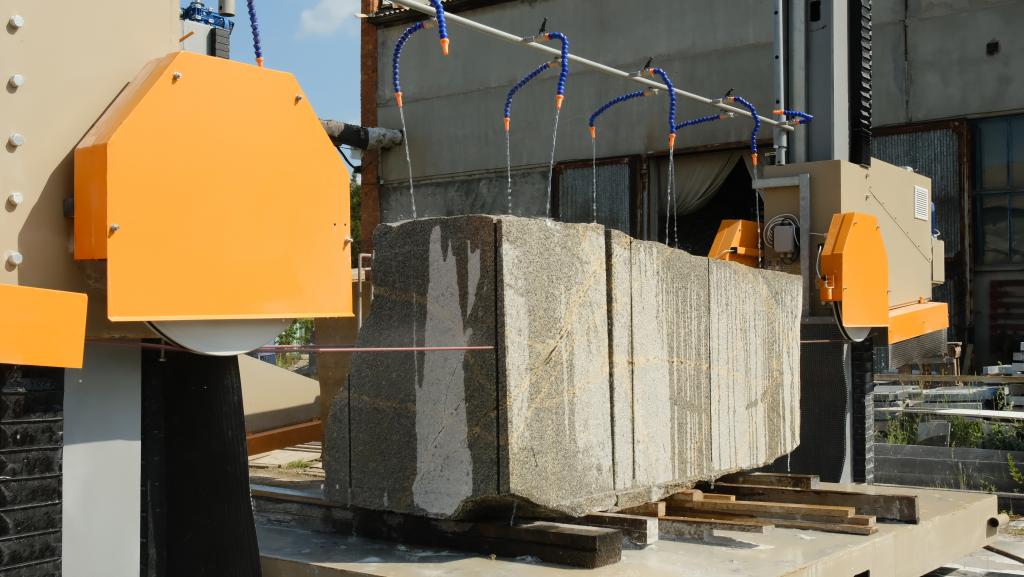

За один проход кареток производится одновременно два пропила с фиксированным размером 650 мм одним контуром каната.
Режущим элементом является алмазно-канатная пила (алмазный канат), армированная алмазными втулками Ø 10-11,5 мм. Рекомендуемая длина контура алмазно-канатной пилы 16 — 16,5 м.
Установка оснащена системой с программируемым логическим контроллером (ПЛК), позволяющим работать в автоматическом режиме.
Характеристики
Габаритные размеры обрабатываемого блока | 3,5х2 м |
Установленная мощность, кВт, не более | 34 кВт |
Мощность главного привода, кВт | 15+15 кВт |
Вертикальное перемещение кареток | 2200 мм |
Линейная скорость алмазного каната | 20÷35 м/сек |
Скорость подачи кареток | 0,2…10 м/час |
Длина контура алмазно-канатной пилы | 12 м |
Натяжение алмазного каната | гидравлическое |
Диаметр поддерживающих шкивов | 650 мм |
Диаметры приводных шкивов по впадинам | 650 мм |
Расход охлаждающей воды | 15-30 л/мин |
Габаритные размеры (без тележки и рельсового пути) | (ДхШхВ) 9000х1000х3500 мм. |
Габаритные размеры тележки | (ДхШхВ) 3000х2300х350 мм. |
Грузоподъемность тележки грузовой | не менее 25 т |
