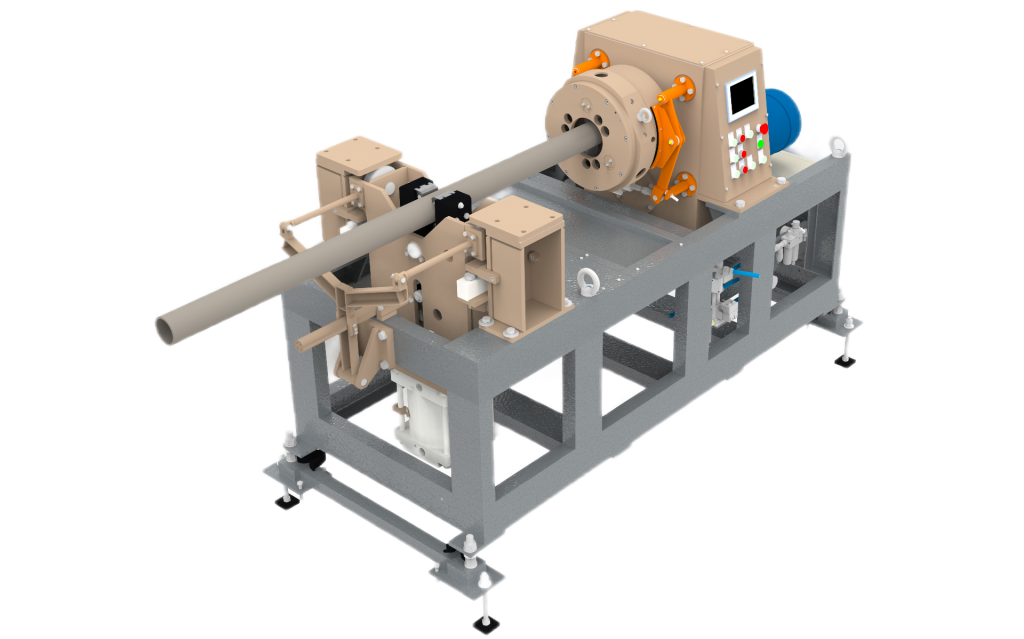

Станок муфтодоверточный «СМД 6000»

Муфтодоверточный станок «СМД 6000» — это специализированный, высокопроизводительный переналаживаемый полуавтомат, предназначенный для силовой затяжки и отворота муфт насосно-компрессорных труб (ГОСТ 633–80).

Станок является частью любой технологической линии ремонта НКТ (гладких и с высаженными концами), но может использоваться автономно, как муфтонаверточный либо муфтоотверточный станок. Данная универсальность обеспечивается особой конструкцией сквозного патрона с самозажимными кулачками, клинорычажными подвижными тисками и отсутствием гидравлических систем.

Благодаря силоизмерительным датчикам обеспечивается требуемый крутящий момент вплоть до 10000 Нм, а наличие контроллера с графической панелью позволяет с высокой точностью задавать, отслеживать и фиксировать значение крутящего момента на дисплее в режиме реального времени.

В вариативном исполнении станок оборудуется автоматическим муфтоотбрасывателем.

Характеристики

Установленная мощность 7,5 кВт
Условный диаметр трубы/наружный диаметр муфты 60,3/73; 73/88,9; 88,9/108; 60,3/77,8; 73/93,2; 89/114,3; 102/120,6; 114/132,1 мм
Частота вращения шпинделя 10-21 об/мин
Максимальный крутящий момент при отвинчивании 10000 Нм
Максимальный крутящий момент при навинчивании 8000 Нм
Время на переналадку 10 мин
Внутренний диаметр шпинделя (для сквозной транспортировки труб) 125 мм
Тип патрона механический самозажимной трехкулачковый
Производительность (при Кти=0,8) до 50 труб/час
Давление воздуха в пневмосети 0,5-0,6 МПа
Габаритные размеры: длина*ширина*высота 2700*1350*1650 мм
Масса 1800 кг
