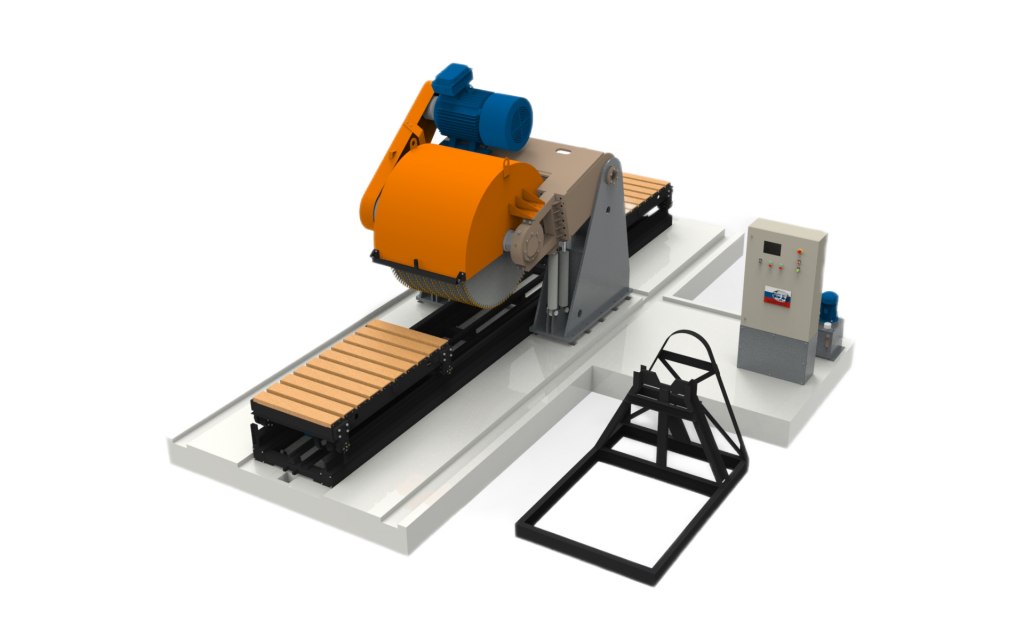

Многодисковый станок “Байкал-1600”

Многодисковый станок “Байкал-1600” предназначен для раскроя гранитных блоков максимальными размерами 2000*1000*700 мм на заготовки толщиной от 20 мм и применяется для массового производства бордюров и толстомерных плит*.

Режущим инструментом станка являются алмазные дисковые пилы диаметром 1200 мм, которые устанавливаются на шпинделе и разграничиваются проставками определенного размера. Весь процесс распиловки натурального камня (движение самоходной тележки, опускание/подъем шпинделя) происходит в автоматическом многопроходном режиме по заданной программе.

Простота конструкции и отсутствие быстроизнашивающихся винтовых элементов делают “Байкал-1600″ долговечным и нетребовательным в обслуживании.

Полученные толстомерные плиты в дальнейшем могут использоваться для производства пиленой и пилено-колотой брусчатки при помощи многодискового станка «Ампир-400/7» и камнекольного пресса «Антей-50».

Характеристики

Тип станка маятниковый
Диаметр алмазных дисков 1600 мм
Количество алмазных дисков до 10 шт
Мощность главного привода 160 кВт
Максимальная длина рабочей части шпинделя 850 мм
Вертикальный ход шпинделя 700 мм
Расход охлаждающей жидкости 900 л/мин
Вертикальный ход шпинделя 700 мм
Ход тележки 3400 мм
Размер обрабатываемого блока: длина*ширина*высота 2000*1000*600 мм
Габаритные размеры станка: длина*ширина*высота 5500*2650*2900 мм
Масса станка 10000 кг
Габаритные размеры тележки: длина*ширина*высота 2000*1100*500 мм
Масса тележки 550 кг
